Лестница на 180 градусов

Параметры лестницы с забежными ступенями 180 градусов

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• CP — поворотных ступеней — зависит от Ваших предпочтений и геометрических характеристик лестницы
• P — ступеней на нижней тетиве — количество ступеней до поворотных, зависит от Ваших предпочтений и геометрических характеристик дома

Рис.2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Расчет лестницы с забежными ступенями на 180° позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет забежной лестницы с поворотом 180°

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив
2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам чертежа и оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз, добавляя отдельные элементы, марши, параметры и материал. Можно рассчитывать деревянную, бетонную или бетонную лестницы.

Инструкция к калькулятору лестницы с забежными ступенями с поворотом 180 градусов

Для того, чтобы осуществить расчет забежных лестниц с поворотом ступеней на 180 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать лестницу с поворотными ступенями 180° и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы. представленные на нашем сайте можно разделить на категории по трём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

• Прямая лестница на тетивах — 1.а.-2.в.-3.а.
• Лестница с поворотом на 90° — 1.б.-2.а.-3.б.
• Лестница с поворотом на 180° — 1.б.-2.б.-3.б.
• Лестница с поворотом на 180° и поворотными ступенями — 1.б.-2.б.-3.в.
• Лестница с тремя пролетами и ровными площадками — 1.в.-2.а.-3.б.
• Лестница с тремя пролетами и поворотными ступенями — 1.в.-2.а.-3.в.
• Винтовая лестница — вне классификации
• Прямая лестница на косоурах — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — «Прямая лестница на тетивах», «Прямая лестница на косоурах». В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — «Лестница с поворотом на 90°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотными ступенями на 90°» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — «Лестница с поворотом на 180°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотом на 180° и поворотными ступенями» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваши лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах. С площадками на поворотах — «Лестница с тремя пролетами и ровными площадками» — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с тремя пролетами и поворотными ступенями» — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине.

Или Вы можете выбрать «Винтовую лестницу», которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид.

Данная конструкция актуальная в ситуации, когда Вы хотите лестницу в два пролёта с красивым переходом между ними в виде поворотных ступеней, количество пространства в том место, где её необходимо разместить ограничено по длине лестницы, но достаточно по ширине. Поворотные ступени не крепятся непосредственно к тетивам, поэтому Вам необходимо будет предусмотреть дополнительные детали, через которые бы нагрузка от поворотных ступеней передавалась бы на остальные части лестницы.

Компания Jabra вывела на российский рынок видеокамеру Jabra PanaCast с разрешением Panoramic-4K и углом обзора 180 градусов. Иммерсивная интеллектуальная plug-and-play-система в режиме реального времени передает панорамное изображение, обнаруживая и включая в кадр всех присутствующих в помещении.
Jabra PanaCast оснащена тремя 13-мегапиксельными камерами, процессором Jabra PanaCast Vision и совместима с облачными решениями, включая Microsoft Teams, Skype, Zoom, Cisco WebEx, Slack и Google Hangouts. Встроенное ПО Intelligent Vision позволяет камере распознавать лица и автоматически реагировать на изменение количества людей и их передвижение, а Intelligent Zoom автономно и непрерывно оптимизирует поле зрения, чтобы включить в кадр всех участников обсуждения.
Технология Jabra PanaCast Vivid 2.0 позволяет автоматически улучшать качество изображения при различных условиях освещения, а спикерфоны Jabra Speak с HD Voice обеспечивают чистое звучание и улавливают звук под любым углом.
Искусственный интеллект Jabra PanaCast имеет сверточную нейронную сеть (CNN) для подсчета количества людей в поле зрения на расстоянии до 12 м и предоставления числовых данных. Этими данными компании могут воспользоваться для работы с календарем, оптимизации использования офисных площадей и управления ресурсами, или для автоматизации управления энергопотреблением объектов, таких как телевизионные мониторы, освещение, оборудование для видеоконференций. Технология будет доступна через Jabra PanaCast API, созданный для операционной системы Windows, и может использоваться для площадей большего размера.

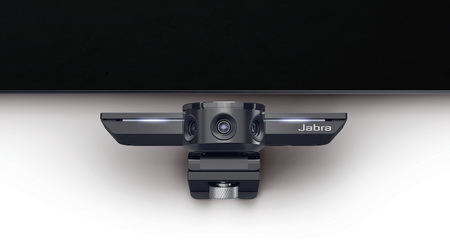

Jabra PanaCast монтируется на цифровой дисплей или на стену с использованием специального крепежа. USB-соединение позволяет подключаться к любому совместимому устройству для быстрой настройки.
Рекомендованная цена видеокамеры Jabra PanaCast составляет около 85 тысяч рублей.

Лестничные конструкции со сменой направления движения называют поворотными. К ним относятся лестницы:

• круговые — в которых ступени идут по спирали (по часовой стрелке или против нее) вокруг опорного столба или с опорой на стены проема, с поворотом 360°. На чертеже такую модель обозначают в виде круга;
• полуоборотные . Бывают полукруглыми, полувинтового типа, или П-образными, где прямые марши развернуты друг к другу под углом 180° ( в проекции отображаются в виде буквы П);
• четвертьоборотные — два марша составляют угол 90°, левый поворот на чертеже выглядит, как буква Г (Г-образные), правый — как L (L-образные).

Поворотные системы ставят в целях экономии пространства. Но если винтовые модели не очень удобны для ходьбы за счет забежных ступеней и большого угла разворота, то лестницы 90 и 180 градусов повышают степень безопасности при подъеме и спуске.

Конструктивные особенности лестницы на 180°

П-образный марш целесообразно установить, если в доме нет места для прямого подъема на второй этаж. Благодаря симметричности и пропорциональности форм, его можно разместить в углу, в центре комнаты и в любом месте, где есть проем. Поскольку вес равномерно распределен на все марши, нагрузка на отдельные элементы снижается, прочность и надежность лестницы повышается.

Варианты соединения пролетов:

• площадка — создает комфорт передвижения физически слабых людей, обеспечивает удобство заноса на этаж громоздких предметов;
• поворотные ступени асимметричной формы, в которых наружный край шире внутреннего (забежные) — уменьшают размеры марша, но при этом снижают удобство эксплуатации, поэтому нужно правильно рассчитать ширину забежных проступей.

На габариты конструкции со 180-градусным поворотом влияет также тип каркаса. Лестницы делают на одном или двух косоурах, тетивах или бескаркасными. Одна несущая балка визуально облегчает систему. Тетивы увеличивают ширину пролета. Ступени, закрепленные на больцах или с консольным креплением, занимают минимум полезного пространства.

Для изготовления маршей 180° применяют дерево, металл, стекло и их комбинации. Для строительства лестниц с поворотом из бетона нужно точно рассчитать нагрузку, которую выдержат стены и перекрытия. Выбирая материал для лестничной конструкции, нужно ориентироваться на материал стен и перекрытий в доме:

• полнотелый кирпич, бетон — можно ставить деревянные, металлические и другие виды лестниц;
• пустотелый кирпич — деревянные или на металлокаркасе;
• газоблоки — плотность > D500 — марши из любого материала, меньше D500 — цельнодеревянные и на металлическом основании;
• деревянный брус, бревно — дерево, на металлическом основании.

Изделия на металлокаркасе с отделкой из дерева, стекла имеют небольшие размеры, вес, но при этом обеспечивают подъему прочность, надежность и привлекательный вид. Удачное решение — модульные конструкции. Из модулей легко собрать забежную лестницу на 180° или марш с площадкой, регулируя высоту шага, длину и угол поворота на месте установки.

Рекомендации для создания удобной лестницы 180 градусов

При проектировании маршей производители пользуются строительными нормами и ГОСТами, которые определяют размеры, строительные нагрузки и другие параметры, влияющие на прочность конструкции, безопасность спуска и подъема.

Оптимальные параметры системы с поворотом 180°, определенные СНиП:

• угол наклона — 30-45 градусов. Чем он меньше, тем больше места занимает система. При слишком большой крутизне нужна приставная модель;
• ширина пролета (см) — 90-110. В ограниченном пространстве допустимо 80;
• ступени (см) — глубина проступи — 27-30, высота — 15-17. В расчете поворотной лестницы для забежных ступеней — в узкой части — не меньше 14, по центру проступи — минимум 20. Количество ступенек в одном пролете — до 18 шт. Чтобы начинать и заканчивать подъем с одной ноги, как удобно по биомеханике движения, их количество должно быть нечетным;
• высота ограждения — от 90 см;
• размер площадки равен ширине пролета. Если на нее выходит дверь, прибавьте ширину дверного полотна и еще 60 см.

Для проектирования лестницы необходимо выполнить расчеты, предварительно измерив высоту и ширину проема, расстояние от пола до потолка + перекрытия. Когда для установки марша места достаточно, то в основу расчета берут СНиП. Если пространство ограничено, определить оптимальные параметры элементов не просто. Нужно высчитать удобную ширину проступи, высоту шага и другие значения, применительно к имеющимся условиям, иначе подъем получится травмоопасным. Избежать проблем с расчетами поможет онлайн калькулятор. Введите в программу значения, полученные при замерах. Если они не отвечают нормам, система даст рекомендации по выбору размеров элементов. Кроме того, она выдаст чертеж и 3D модель лестницы с поворотом, по которым ее можно будет построить.

Примеры подъема с поворотом 180 градусов

На металлических косоурах.

С забежными ступенями.

На одном косоуре.

Бескаркасная модель.

Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

Сотрудники компании «Лестница.ру» и расположенный на нашем сайте калькулятор для расчёта лестницы с поворотными ступенями на 180° помогут вам быстро и точно рассчитать все параметры будущей конструкции. Все расчёты производятся нами с учётом современных строительных норм. В результате вы получите подробную информацию относительно размеров компонентов будущей лестницы, объёмов материалов, необходимых для её возведения и прочих нюансах.

От точности расчёта подобных межэтажных конструкций зависит как их долговечность, так и удобство пользования. Неправильно рассчитанная или спроектированная лестница может оказаться не только неудобной, но даже опасной при ежедневном использовании. Кроме того, она может быстро прийти в негодность из-за конструкторских ошибок.

Воспользовавшись помощью сотрудников нашей компании и расположенным на нашем сайте онлайн-калькулятором для расчёта лестницы с поворотными ступенями на 180°, вы получите долговечную, надёжную, удобную конструкцию.

Лестницы с поворотными ступенями на 180°

Параметры для расчета лестницы с поворотными ступенями на 180°

Общий чертеж лестницы Чертеж шаблона ступеней Чертеж тетивы Чертеж поворотных ступеней

Специфика расчёта лестницы с поворотными ступенями на 180°

Лестницы с поворотными ступенями на 180° широко используются в самых разных областях строительства. Такую лестничную конструкцию можно встретить в частном особняке или в двухуровневой квартире, в скромном дачном домике или в роскошном лофте.

Преимуществом такой лестницы является существенная экономия свободного пространства по сравнению с простыми лестницами с одним пролётом. Поэтому в случае недостатка места такое решение может оказаться наиболее приемлемым, а то и единственным.

Такой вид лестниц имеет достаточно сложное устройство. В отличие от П-образной лестницы с поворотной площадкой тут применяются поворотные ступени, которые расходятся веером от центральной опоры. Этот элемент конструкции напоминает часть винтовой лестницы.

Расчёт лестницы с поворотными ступенями на 180° требует особенно высокой точности, малейшая небрежность или непрофессионализм тут могут начисто свести к нулю все преимущества такого сооружения.

Что учесть при расчёте П-образной лестницы с поворотными ступенями

Использование нашего калькулятора и помощь наших сотрудников позволят вам максимально точно и грамотно рассчитать будущую конструкцию, избежать наиболее распространённых ошибок проектирования. В ходе расчёта рекомендуем учитывать следующие важные нюансы:

• Высота проёма, где будет располагаться лестница.
• Ширина лестничных пролётов.
• Общее количество ступеней и число ступеней в нижнем пролёте.
• Количество поворотных ступеней – оптимальным для такой лестницы считается число в 6-8 ступеней.
• Толщина доски, из которой изготавливаются ступени.
• Высота перил – наиболее приемлемым считается высота не менее 90 см.

Все важные параметры межэтажных конструкций прописаны в соответствующих строительных нормах. Также получить всю необходимую информацию вы можете у наших сотрудников. Для этого звоните нам в рабочее время или отправьте запрос на электронную почту.

Расчет деревянной лестницы с поворотом на 90 через забежные ступени на второй этаж своими руками

Лестницу с поворотом на 90 градусов называют Г-образной. Такие лестницы располагают вплотную к смежным стенам. Площадка может разделять неодинаковые по длине лестничные марши. Поворот на 90 градусов наиболее распространен при изготовлении лестниц, которые становятся одинаково хорошо для размещения на даче или в двухэтажной квартире.

Лестница с поворотом на 90 градусов

Как между собой разделяются Г-образные лестницы?

Лестницы различаются по материалу, вектору поворота, внешнему виду. Второй пункт расшифровывается просто: либо лестница поворачивается направо, либо налево.

Лестницы могут изготавливать из дерева, металла и бетона. Встречаются комбинированные варианты дерева с металлом.

Комбинированная Г-образная лестница

Особенности лестниц с поворотом на 90 градусов:

Такие модели не отличаются от одномаршевых по наличию косоура или тетивы, ступеней и ограждений, в виде балясин, перил, поручней.

Чертеж поворотной лестницы с забежными ступенями

Чертеж поворотной лестницы с площадкой

Однако, у одномаршевых лестниц отсутствуют площадка и забежные ступени.

Чертеж одномаршевой лестницы

При создании чертежа поворотной конструкции предпочтение отдают либо площадке, либо забежным ступеням. Выбор зависит от количества имеющейся площади в комнате.

Второй вариант выбирается при дефиците места, причем обычно такие ступени делаются без проступей, что придает лестнице воздушность.

Лестница без проступей

1. Выбор материала.
2. Выбор места монтажа. Оно должно быть ровным и прочным, пол не должен шататься и скрипеть.
3. Выполнение измерений и вычислений длины, ширины, количества ступеней, их толщины и толщины перекрытия, площади, которую займет лестница.
4. Расчеты проще всего провести через онлайн калькулятор.
5. Создание проекта лестницы.

Проект поворотной лестницы

Как рассчитать высоту и ширину забежных ступеней

При собственных расчетах лучше всего опираться на достоверные данные оптимальных значений. Ширина марша – 90 см, ширина средней части забежной ступени – от 20 см, высота ступеней – от 10 см, угол наклона лестницы – не более 45 градусов, ширина узкого места забежной ступени – от 10 см.

Расчет забежных ступеней

Вместо лестницы устанавливают пандус, когда угол наклона более 23 градусов невозможен. При угле наклона более 45 градусов альтернативой лестнице станет раскладная конструкция, так как по такой крутой лестнице придется спускаться спиной вперед.

Углы наклона лестниц

Изготовление деталей

• Из древесины вырезают подступенки и ступени. На забежных ступенях в узкой части вырезается уголок.

Конструкция лестницы с забежными ступенями

Нанесение отметок на косоур

Крепление опорного столба

Монтаж

Обычно монтаж начинают с самого верхнего марша.

Сначала на стене закрепляют косоур.

Крепление косоура к стене

Крепление косоура к опорному столбу

Варианты крепления ступеней к косоурам

Монтаж забежных ступеней

Расчет деревянной лестницы с поворотом на 180 через забежные ступени на второй этаж своими руками

Лестницы с поворотом на 180 градусов именуют П-образными. В её основе лежит прямоугольная площадка, разделяющая лестницу на два марша. Конструкция занимает больше места, чем поворотная лестница на 90 градусов.

Главное, что учитывается при проектирование лестниц с поворотом на 180 градусов – это то, что высота ступеней не должна быть больше их ширины. Высота от лестницы до потолка должна быть как минимум 1,9 м.

Высота лестничного проема

Лестницу с поворотом на 180 можно рассчитать с включением в конструкцию забежных ступеней:

• Сначала нужно начертить окружность, радиус которой равен сумме ширины лестницы и 0,5 от расстояния между маршами.
• С двух сторон от окружности чертятся марши с заданной шириной и длиной. Через них проводится линия, по которой человек будет идти, а также отмечаются прямые ступени.
• Далее нужно провести отрезок ВС, который начинается от высшей точки окружности, заканчиваясь низшей. Его разметка должна проходить через середину главной забежной ступени. Именно от неё будут снисходить другие ступени.
• Конечная прямая ступень помечается как отрезок DE.

Расчет П-образной лестницы

Программа 3d расчета, онлайн конструктор

Существует около десятка программ, способных по имеющимся данным осуществить расчеты будущей лестницы. Некоторые из них проектируют 3D-модели, создают полноценную графическую картинку и общий лестничный интерьер. Такие программы здорово облегчают жизнь, позволяя увидеть будущий результат наиболее реалистичным.

Существуют платные программы на дисках, такие как ArCon Eleco 2010, её лицензия платная и стоит порядка 40 000 тысяч, применение такой программы целесообразно для ландшафтных дизайнеров и проектировщиков. Её возможности разворачиваются на профессиональном уровне и позволяют проектировать лестницы разной формы и дизайна, зимние сады, коттеджи и ландшафт.

StairCon также является программой с платной лицензией, получила широкое распространение при создании проектов лестниц. Среди её возможностей дизайн 3D, подсчет количества и конечной стоимости материалов, создание ведомости по материалам.

Существуют два бесплатных онлайн сервиса, предназначенных для расчета и проектировки лестниц.

«Лесенка — online проектирование лестниц» позволяет создать проект за четыре шага. Нужно указать желаемую форму, размеры лестницы и на выходе получить готовый проект. Кроме того, имеется функция выбора компании, которая может воплотить эскиз лестницы в реальность.

«Расчет лестницы WeBsr» сервис позволяет вычислить оптимальный наклон, размер проема в перекрытии, величину проступи и подступенка, а также выбрать вид лестницы и вид проема.

Расчет деревянной лестницы с поворотом на 90, 180 через забежные ступени на второй этаж своими руками, программа 3d расчета, онлайн конструктор, размеры поворотной лестницы из дерева, фото

Расчет лестницы с поворотом на 90 градусов

Поворотная лестница удобна и практична в эксплуатации. Обеспечивает комфорт от перемещений, при этом экономит пространство. Но конструкция обладает некоторыми особенностями, требует точных расчетов. Независимо от материалов и конфигурации системы важно проводить их правильно.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Параметры для расчета лестницы с поворотом на 90°

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

• Высота проема – измеряется длина между полом первого и перекрытием второго этажей.
• Измерения ступеней и подступенков – высота, ширина, глубина.
• Общие размеры лестницы.

Оптимальные параметры для расчета поворотной лестницы

Г-образная лестница на второй этаж удобна и комфорта в том случае, если расчеты проведены правильно. Есть специальные строительные нормы. Параметры будущей конструкции должны входить в диапазон значений. Соблюдение правил и стандартов обеспечивает долговечную и безопасную эксплуатацию.

Оптимальные значения основных характеристик:

• Ширина пролета. Для коттеджей и особняков с двумя этажами – от 90 до 110 см. При отсутствии свободной площади возможно сокращение до 80. Но пользоваться такой системой не совсем удобно.
• Высота/ширина ступеней. Нормальная высота – от 15 до 17 см, ширина – 30 см.
• Наклонный угол. Для комфортного подъема параметр должен составлять от 29 до 35 градусов.
• Толщина ступени. Должна быть на уровне 4 см. Меньший размер приводит к скрипу.
• Высота и надежность перил. Для безопасности использования конструкции минимальное значение — 90 сантиметров.

Как рассчитать лестницу под углом 90 градусов?

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

• Пропорциональный.
• Датский.
• Перенос линий вверх.
• Метод развертки.

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

В простую форму вбиваются данные будущей конструкции. Расчет лестницы с поворотом на 90 градусов с размерами и чертежами будет готов через несколько мгновений и полностью соответствует строительным нормам.

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестница
Y — высота от уровня пола первого этажа до уровня пола второго этажа
E — ширина лестницы
F — выступ ступеней
Z — толщина ступеней

C — количество всех ступеней
P — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц.
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

1. формула удобства: e — j = 12 см;
2. формула безопасности: e + j = 46 см.
3. формула шага: 2 j + e = 62 (60-64) см;

если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;

расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.
