Компрессор для покраски

Наиболее простая конструкция

Работа практически любого компрессора заводского либо самодельного основана на одинаковом принципе. В герметичной полости формируется повышенное давление, которое выше атмосферного, а затем его направленно и дозировано используют.

Для нагнетания применяют механический либо ручной способ. Во втором случае получается экономия на электроэнергии, а также независимость от наличия вблизи рабочей зоны точек подачи электроэнергии. В случае автоматической подачи воздуха в рабочий баллон потребуется контролировать наличие масла для воздушного компрессора.

Перед тем как самому сделать компрессор для покраски автомобиля, подготовим инструментарий. Есть способ, в котором рабочим элементом является автомобильная камера. Для этого подберем компоненты по списку:

• рабочая камера от легкового или грузового автомобиля;
• насос, имеющий вмонтированный манометр, для нагнетания давления;
• дополнительный сосок для камеры;
• жесткое шило;
• ремонтный комплект для заклеивания камеры.

Предварительно проверяем герметичность подобранной камеры. Для этого ее накачивают и опускают в воду. Если обнаружатся утечки, то обязательно избавляемся от них.

Намечаем на свободном месте точку, в которую предполагается монтаж второго соска. В этом месте проделываем шилом отверстие. Штуцер необходимо вклеить с помощью ремкомплекта. Через него обеспечится равномерная подача воздуха.

Встроенный в камеру первоначальный ниппель необходим для поддержания рабочего давления на требуемом уровне. Работоспособность установки определяется по конечному результату. Когда краска располагается равномерно, то это свидетельствует о правильной сборке и достаточном давлении в емкости. Подобрать нужный параметр поможет встроенный в насос манометр.

Когда работает такой самодельный компрессор для покраски автомобиля, то нужно постараться не допустить попадания внутрь полости влаги и мелкого мусора. Это обеспечит максимальную чистоту окрашиваемой поверхности. Также желательно не допустить появление внутри камеры конденсата.

Усовершенствованный компрессор

При грамотной сборке и регулярном уходе за аппаратом самодельный компрессор способен прослужить гораздо дольше заводского. Со всем этим он неограничен в ремонтных запчастях, а также может периодически совершенствоваться и дорабатываться.

Основой для более прогрессивной модели являются элементы старого холодильника:

• ресивер под компрессор;
• манометр на 10 атм;
• реле, обеспечивающее контроль давления внутри компрессора;
• переходники с трубной резьбой;
• фильтр очистки бензина;
• редуктор с защищенным от влаги и масла фильтром;
• крестовина водопроводная с резьбой ¾ дюйма;
• электродвигатель для работы компрессора;
• гидравлические хомуты на шланг;
• полусинтетическое масло;
• маслостойкий шланг;
• медные трубки;
• медицинский шприц;
• деревянная плита;
• жидкость для удаления ржавчины;
• фильтр системы питания;
• метизные элементы;
• мебельные колеса;
• герметик, герметизирующая лента;
• небольшой напильник или пила по металлу;
• электровыключатель (220 В).

Преимуществом более ранних моделей рефрижераторов является наличие пускового реле. Также позитивом является достаточно мощное давление, которое развивает компрессор. С помощью преобразователя ржавчины очищаем проблемные участки на корпусе и рабочих элементах подготавливаемого узла.

Желательно провести небольшое обслуживание компрессора, заменив в нем масло на полусинтетическое. В современных маслах достаточное количество присадок, обеспечивающих долгую работу компрессора. В его конструкции имеются три патрубка, один из которых герметично закрыт. В двух других будет осуществляться циркуляция воздуха. Для определения направления потока понадобится подключить аппарат к электросети.

Запаянный патрубок скрывает в полсти масло. Откусив кусачками или отпилив его конец надфилем так, чтобы стружка не попадала внутрь полости, аккуратно сливаем жидкость в подготовленную емкость. Этим мы определим необходимое количество масла для замены. Вливать его надо с помощью шприца такой же объем, который удалили через трубку.

После долива заглушаем отверстие винтом или саморезом, обмотанным по резьбе уплотнительной лентой. Теперь начинается монтаж всей конструкции на деревянном основании либо сварной раме из строительного профиля. Компрессоры с рефрижераторов достаточно чувствительны к положению в пространстве. Для определения его на корпусе есть специальная стрелка. От этого зависит правильная работоспособность всего узла.

В качестве емкости для воздуха подойдет штатный пенный или порошковый огнетушитель. Желательно подбирать его таким, чтобы полость была не менее 10…12 литров. Обычно они проверяются на выдерживание давления до 15…20 МПа. Для высвобождения полости выкручиваем переходник с запорно-пусковым устройством.

Если на поверхности выявлены участки с коррозией, то необходимо их устранить, предотвращая распространение ржавчины, способное привести к сквозным повреждениям. Такие явления недопустимы, так как они способствуют разгерметизации емкости.

Внутрь полости можно залить преобразователь ржавчины и хорошо взболтать, а затем вылить и просушить. Снаружи крепим водопроводную крестовину.

Общий монтаж конструкции

Наиболее удобным вариантом будет расположение всех частей на деревянной основе. Для монтажа используют сверление отверстий и фиксацию элементов с помощью болтов и гаек. Также можно применить лист фанеры, к которому легко все крепится саморезами. На нижнюю плиту или раму для большей мобильности устанавливают подвижные на 360 колеса.

Обеспечить достаточную защиту от проникновения мелкой грязи или влаги помогут бензиновые фильтры грубой очистки. Их обычно монтируют со стороны воздухозаборника. С этой стороны ставится входная трубка, которая может держаться даже без хомутов, так как в этом месте нет высокого давления.

С выходной стороны понадобиться монтировать также защитный фильтр, который убережет воздушный поток от попадания в него влаги и частичек масла из компрессора. В качестве такого блокировщика используют топливные фильтры. Без хомутов такой узел не выстоит.

В выходную крестовину вмонтируем регулировочное реле, а также манометр для контроля давления. Свободный штекер соединяем с редуктором. С помощью реле удастся наладить диапазон высоты давления в ресивере.

В качестве исполнительного механизма применяется РМ5 (РДМ5). Первоначально его использовали в водопроводных системах, но так как он представляет собой двухконтактный выключатель, то подойдет и в нашем случае. Один контакт идет на соединение с нагнетателем, а второй на «ноль» сети 220 В.

С помощью тумблера подключаем фазу сети. Он поможет быстро при необходимости отключить электропитание, чтобы не бегать для этого к розетке.

Мониторинг давления

Собрав все элементы воедино, нам понадобится проконтролировать работоспособность механизма. Для этого подключаем аппарат к электросети, а реле выставляем на минимальную подачу давления. Мониторим показания манометра во время работы системы.

После проверки реле, понадобится выявить возможные места потери герметичности. Для этой операции используется подготовленный мыльный раствор. Его делают густым в виде кашицы. Проблемные участки промазываем раствором на работающем компрессоре. Если появится пузырьки воздуха, то заделываем утечку.

Во время возможного падения давления до критичных значений, можно установить дополнительную подкачку воздуха с включением компрессора. После получения положительных результатов в ходе испытания, можно приступать к покраске.

Удовлетворительное давление для работы системы подбираем эмпирическим путем. Нужно подобрать в этой ситуации настройки так, чтобы все происходило при минимальных значениях сработки нагнетателя. С помощью такой конструкции можно проводить покраску любой поверхности.

Бюджетный вариант компрессора

Создание компрессора для покраски может быть достаточно экономным. В основе его также можно использовать элементы от старого холодильника, а для емкости с воздухом обычно применяют любую герметичную полость:

• Выработанный кислородный баллон. Он способен выдерживать высокие параметры давления, но обладает недостатком – большой массой.
• Пропановый баллон. Обладает теми же позитивными качествами, что и кислородный.
• Огнетушитель. Подойдут модели с объемом 10 литров и более, так как они имеют лучшую способность переносить высокое давление. Однако, на выходе они имеют метрическую резьбу.
• Гидроаккумулятор. Полость обладает хорошим объемом с достаточным рабочим давлением. Требует определенных доработок, чтобы избавиться от мембраны и метрической резьбы.

На следующем этапе объединяем ресивер с компрессором. Необходимо предусмотреть максимальную совместимость разъемов для подключения реле, способного выключать компрессор в нужное время. Можно также использовать РДМ-5.

Манометр подбирается с максимальными значениями на уровне 10 атм. Фитинги, тройники или уголки подбираем с дюймовой резьбой. Это облегчит комплектацию и обеспечит максимальный проход воздуха по каналам. Для размещения конструкции допускается применение плиты ДСП.

В итоге список необходимых элементов будет в такой комплектации:

• Подготовленный компрессор;
• Ресивер для распределения воздушных потоков;
• Реле давления, подключенное к сети;
• Манометр до 10 атм;
• Фильтр-редуктор;
• Клапан аварийной сработки;
• Переходные резьбовые элементы;
• Герметизирующие элементы (лента, паста и т.д.);
• Электропроводка, штекеры и элементы включения/выключения;
• Шланг, защищающий от влаги и масла;
• Древесностружечная плита;
• Метизные элементы, колеса, прокладки.

Если вас пугает количество запчастей и сложность изготовления, всегда можно приобрести недорогой компрессор заводского исполнения.

Монтаж ресивера в виде гидроаккумулятора будет наиболее простым, так как он уже оснащен необходимыми кронштейнами. Их же можно использовать для монтажа компрессора сверху. Получится двухуровневая конструкция.

В качестве крепежа желательно применять болты с гаками, пропущенные через предварительно засверленные отверстия. Это обеспечит большую устойчивость конструкции.

Снизить влияние вибраций удастся при наличии резиновых/силиконовых прокладок, использующихся в качестве демпфирования.

При помощи подготовленных гибких трубок осуществляем соединение компрессорного выхода и входа в ресивер. Обязательно ставятся защитные механизмы в виде фильтров. Питание подается на выключатель и реле. Конструкцию обязательно заземляют.

Самодельные компрессоры для покраски машины – работа своими руками

Покрасить автомобиль – сложная и специфическая задача. Ее сложность в большей степени заключается в том, что не у каждого человека есть возможность использования специального оборудования. Своими руками провести работу не так сложно, если потренироваться перед этим и научиться управлять оборудованием качественно. Но само оборудование арендовать очень дорого. Можно попробовать самому сделать все необходимые средства и сэкономить большое количество денег. Самодельный компрессор для покраски авто может оказаться удачным техническим решением, которое будет служить очень достойно.

Существует несколько вариантов производства самодельного устройства для профессиональной или любительской покраски. Для кого-то и адаптированный компрессор от старого холодильника окажется достойным вариантом. Но на деле нужно учитывать высокие требования кузова авто к наложению лакокрасочных материалов. Так что оборудование должно отвечать определенным параметрам качества и функциональности. Иначе не получится выполнить работу качественно и надежно. Самодельные устройства для окрашивания авто нередко не работают так, как вы того хотите. Поэтому перед изготовлением компрессора убедитесь, что у вас есть технические навыки для этого.

Функции устройства для профессиональной окраски автомобиля

Многие скажут, что проще, чем самому сделать нужное оборудование, купить готовое устройство. Если у вас вообще ничего для производства нет, это действительно будет проще. Но качество бюджетных вариантов техники до 10 000 рублей очень неприятно удивляет. Своими руками можно попробовать создать более или менее качественный компрессор за 3-5 тысяч рублей. Покрасочные работы с автомобилем нуждаются в таком качестве устройства:

• самодельная конструкция должна быть безопасной в эксплуатации, ведь давление в ресивере будет высоким;

• для нагнетания давления вам потребуется мотор, который можно взять из любого механизма;

• все аксессуары в виде шлангов, фитингов и соединителей нужны новые и качественные, то есть дорогие;

• для покраски нужно определенное давление, так что потребуется точный манометр и устройства для его врезки;

• кузов авто будет плохо покрашен, если будут перебои давления, так что все оборудование должно быть мощным.

Все это ставит довольно высокую планку для самостоятельного изготовления покрасочной техники. Своими руками создать хороший комплекс нагнетания давления для окраски автомобиля непросто. Но если у вас есть опыт и техническая смекалка, нет ничего невозможного. Даже при отсутствии комплектующих можно все приобрести в интернете на сайтах объявлений за небольшие деньги. Давайте рассмотрим, что же понадобится для компрессора.

Самодельный механизм для нагнетания давления – комплектующие

Покраска вашего авто возможна только с хорошей и уверенной подачей воздуха в пульверизатор. Поэтому прямое подключение к источнику нагнетания давления не подойдет. Лучше всего создать оборудование с ресивером. Это металлический бак, который должен быть мощным и надежным, с прочными и толстыми стенками. Подойдет старый газовый баллон, бак от водяной насосной станции или расширительный бачок современного типа. Также потребуются такие действия:

• в найденном ресивере необходимо сделать герметизируемые отверстия для нагнетания давления и подачи воздуха;

• также обязательно предусмотреть клапан, который будет спускать чрезмерное давление после его достижения;

• автоматика потребуется, чтобы экономить электричество или топливо (зависит от типа выбранного мотора);

• в качестве автоматики используется система насосных станций, манометр с автоматическим отключением оборудования;

• важно обеспечить надежность врезки всех фитингов и переходников, иначе будут неприятности при эксплуатации;

• имеет значение и надежная установка с закреплением ресивера, чтобы избежать его вибрации или перемещения;

• еще одно требование – мощность используемого оборудования должна быть согласована с объемом ресивера.

Компрессор для покраски автомобиля своими руками – сложный проект, который невозможно реализовать без технического опыта. Тем более, автомобиль нуждается в качественной покраске, и компрессор должен обеспечивать ровную и стабильную подачу воздуха. Самодельная система для окрашивания кузова авто может применяться в дальнейшем в самых разных целях. В гараже это изобретение будет находкой для любого автовладельца.

Подбираем покрасочное оборудование и аксессуары для окраски авто

Чтобы покраска произошла профессионально, вам потребуется качественный комплект аксессуаров. Одного компрессора будет недостаточно, чтобы наложить слой ЛКП с высоким качеством. И здесь самодельные изделия не подойдут. Придется купить минимум один пистолет с встроенным резервуаром для краски. Также потребуется ряд дополнительных материалов. Чтобы покраска прошла без проблем, а ваше авто отблагодарило вас за работу отличным внешним видом, стоит учесть такие параметры покупок:

1. Пульверизатор. Выбирайте одну модель полупрофессионального типа с объемом бункера для краски не менее 0.7 литра. Лучше купить несколько типов пистолетов или пару комплектов насадок для распыления разных материалов.
2. Шланги. Армированные и усиленные изделия лучше покупать новые. Никакие самодельные решения не подойдут для мощного компрессора. Давление будет не менее 2 атмосфер, так что все должно быть безопасным.
3. Аксессуары. Для смешивания краски, добавления растворителя и тестирования вам потребуются специальные аксессуары, такие как резервуары для покрасочного материала и палочки для его размешивания.
4. Фильтры. Обязательно для забора воздуха в ресивер потребуется воздушный фильтр для самого компрессора. Также необходимы фильтры для краски, иначе может быстро засориться пульверизатор.
5. Материалы. Для покраски вашего авто потребуется довольно дорогостоящая краска, растворитель, затвредитель. Также обзаведитесь достаточным количеством чистых тряпок.

Все это должно быть высокого качества. Если вы покупаете ненадежные материалы, придется столкнуться с очень низким качеством покраски. Самодельный комплекс также может не дотягивать по качеству подачи воздуха до профессиональных решений. Иногда лучше арендовать оборудование. Производить компрессор самостоятельно выгодно в тех случаях, когда вы будете использовать его в дальнейшем для различных задач с авто. Иначе самодельное устройство никогда не окупится и не сможет принести пользу.

Подводим итоги

Покраска кузовных деталей авто своими силами возможна. Даже если у вас нет компрессора, вы можете произвести самодельные варианты техники. Для многих владельцев автомобилей это будет выглядеть авантюрой, но часто встречаются очень разумные и качественные установки. Это технический квест, который можно продолжать, постоянно усовершенствуя конструкцию. Такой подход вам точно понравится, если у вас технический склад ума и тяга к изобретениям. Но при этом нужно соблюдать и финансовую сторону вопроса. Иногда создание устройства будет невыгодным для владельца машины.

В интернете можно найти множество схем компрессоров из подручных материалов. Самодельные системы порой оказываются не хуже профессиональных. Но покраска вашего авто должна проводиться в подготовленной камере, которую очень сложно сделать из простого гаража. Потребуется защита от пыли, качественное поддержание температурного режима. Иначе вся затея с производством хорошего компрессорного устройства будет лишней. Лучше всего подсчитать расходы на изготовление, а также узнать стоимость аренды камеры с полным комплексом устройств.

Воздушный компрессор? В хозяйстве пригодится

Воздушный компрессор — нам все чаще приходится слышать это загадочное слово. Большинство людей мало знают, что это за «штука» и зачем она нужна. А в тоже время в большинстве развитых стран воздушный компрессор занял прочное место в ряду электробытовых приборов. Именно «бытовых», потому, что немалая часть этих устройств предназначена для бытового использования. Давайте попробуем разобраться, что же на самом деле представляет собой компрессор и как он может быть нами использован.
Воздушный компрессор — устройство для производства сжатого воздуха. Это, по существу, тот же насос, только он качает не воду, а воздух. Выражаясь научным языком, компрессор служит для преобразования электроэнергии в энергию сжатого воздуха. Замена электроэнергии на пневматическую дает неоспоримое преимущество в безопасности и экономичности использования инструментов и оборудования. Особо подчеркнем, что без сжатого воздуха невозможны такие работы, как накачка, продувка, покраска, забивание скоб и др. О том, как использовать компрессор совместно с различными пневмоинструментами, мы и расскажем в этой статье.
Не будем вдаваться в различные технические подробности, а укажем только, что в целом устройство компрессора достаточно просто, не сложнее пылесоса или телевизора. Поэтому использование этого прибора в быту не вызовет у вас особых проблем.
Итак, вы приобрели воздушный компрессор. Нет сомнений, что у вас сразу возникнет желание попробовать сделать что-нибудь с его помощью! Это и понятно, ведь возможности данной машины большие. Но сначала не забудьте внимательно прочитать инструкцию по эксплуатации!
Первое, что можно сразу проделать с помощью компрессора — накачать шины вашего автомобиля. Включайте компрессор, подсоединяйте к нему шланг и специальный пистолет с манометром, и камера накачана. При этом не нужно ждать долгое время наполнения камер, как в случае с использованием портативных автомобильных компрессоров. Ваш аппарат справится с этой задачей за несколько секунд.
Также накачиваются мячи и велосипедные колеса, надувные лодки и круги, мини-бассейны и плавательные матрацы. Кроме того, в компрессоре можно оставить часть сжатого воздуха и использовать его в путешествии для подкачки шин.
Пистолет для накачки позволяет проверять давление в шинах, а при помощи продувочного пистолета можно провести уборку в отсеке для двигателя. Подключаете к компрессору пистолет и продуваете радиатор охлаждения. Он особо нуждается в очистке, так как принимает на себя всю дорожную пыль и грязь. После радиатора займитесь карбюратором. Это не так трудно, если у вас есть желание, инструмент и немного свободного времени.
Согласитесь, что вы никогда не делали этого, а ведь очистка карбюратора очень важна для нормальной эксплуатации автомобиля. Далее, воспользовавшись этим же пистолетом, продуйте весь двигатель и основные агрегаты машины. Если вы возьмете пистолет с длинным носиком, то сможете удалить грязь из самых труднодоступных мест, где она скапливалась годами. Поверьте, что чистая машина отблагодарит вас продлением срока службы и сокращением затрат на ремонт и техническое обслуживание.
Для борьбы с грязью можно применить специальный моющий пистолет. Имея емкость и шланг для воды, вы получите в свое распоряжение портативную мини-мойку. Регулировки пистолета позволят вам установить требуемый напор воды, которая в смеси с воздухом отлично отмоет вашу машину за короткое время.
Также можно с успехом подготовить автомобиль к зиме. В бачок мовильного пистолета заливается жидкость для консервации или антикоррозийный состав. Струя сжатого воздуха захватывает его и подает на выход пистолета. Все скрытые полости машины надежно обрабатываются этим малогабаритным устройством.
Каждый год наступает время проведения технического осмотра автомобиля. Получив в свое распоряжение компрессор, набор пневмоинструментов и краскораспылитель, вы всегда хорошо подготовите свою машину к этой проверке. Шлифовка зашпаклеванных поверхностей, покраска частей кузова, очистка колесных дисков, откручивание любых болтов с помощью пневмогайковерта — вот неполный перечень использования компрессора в гараже. Вас также приятно удивит пневматический домкрат, который в считанные секунды поднимет машину на нужную высоту.
Вторая область применения компрессора — ремонт квартиры или дачи. Посмотрим сначала, где можно применить компрессор, ремонтируя квартиру. Всякий ремонт начинается с потолка, поэтому, если вы собрались белить или красить его водоэмульсионной краской, смело включайте компрессор! Заранее позаботьтесь о краскораспылителе с большим диаметром сопла (кстати, он всегда пригодится и на даче). Краскораспылитель, шланг и компрессор — это небольшой набор, с помощью которого можно покрасить в квартире все, что пожелаете. Качество покраски будет гораздо выше, чем покраска кистью. Заметим, что для получения высокого качества покраски, окрашиваемую поверхность рекомендуется хорошо отшлифовать. Без компрессора вы потратите не один час на эту процедуру, а использование пневматической шлифмашинки не только сократит время работы, но и доставит вам настоящее удовольствие.
Следующий шаг в ремонте — это проделывание штроб в стенах для проведения скрытой проводки. Используя пневматический молоток и отрезную машинку, не нужно будет долбить стену молотком и зубилом, создавая шум и рискуя испортить хорошие отношения с соседями. Вы легко справитесь с этой задачей и опять сэкономите много времени. С помощью пневматического молотка можно также удалить со стен и пола в ванной или на кухне старую кафельную плитку, а отрезная машинка значительно облегчит ваш труд при резке толстого напольного кафеля.
При ремонте вам наверняка понадобится сделать большое количество отверстий. В этом случае подключим к компрессору пневматическую дрель, а при работе останется только подбирать нужный диаметр сверла.
Покраска, шлифование, сверление, закручивание шурупов — основные виды работ, которые вы можете с успехом выполнить дома. Однако это далеко не все! С помощью компрессора и специальных насадок можно прочищать засорившиеся канализационные трубы, поливать цветы на балконе или в зимнем саду, ремонтировать мебель, а, используя миниаэрографы, вы с удовольствием проявите свои творческие способности в рисовании. Кроме того, если вы занимаетесь в свободное время моделированием, граверными или ювелирными работами, то компрессор ваш незаменимый помощник.
Теперь переместимся в загородный дом или на дачу. Здесь использование компрессора еще шире. Кроме возможностей, указанных выше, вы сможете стричь кусты и обрезать ветки деревьев специальными пневматическими ножницами. Для ухода за садовым участком и борьбы с вредителями очень пригодится распылитель, позволяющий быстро и легко обработать растения. Да и просто для полива тоже можно использовать компрессор, как небольшой насос.
На загородном участке всегда найдется что подремонтировать, переделать, улучшить. Еще раз напомним, что с помощью краскопульта и компрессора вы можете покрасить дом, забор, дачу, либо покрыть их специальным составом, например, пенатексом.
Гвоздезабивной пистолет незаменим при работе на лестнице или на крыше. Пистолет имеет обойму для гвоздей, которые автоматически вбиваются в поверхность при нажатии на курок. Поэтому у человека, работающего с таким пистолетом, остается свободной одна рука, которой он может регулировать точность укладки предметов или держаться за перекладину лестницы.
Обратим особое внимание на многообразие применения скобозабивных и гвоздезабивных пистолетов. Имея эти инструменты и компрессор в своем арсенале, вы сможете укладывать паркетные и половые доски, декоративные раскладки и плинтуса, прибивать вагонку и наличники. Скобозабивной инструмент будет незаменим при обшивке каркасов фанерой и гипсокартоном, а также подойдет для устройства и ремонта мягкой кровли и даже металлочерепицы. Если в гвоздезабивном пистолете мы заменим гвозди на специальные шпильки, то сможем заняться отделкой своей бани или сауны. Шпильки не имеют шляпок, как гвозди, и незаметны на деревянной поверхности. Это приятная мелочь, но она лишний раз убедит вас в целесообразности приобретения компрессора.
В последнее время к большому ассортименту пневматических инструментов добавилась пневмопила. С ее помощью вы сможете легко распиливать любые бруски и бревна, не нарушая экологию дачного участка бензиновыми выхлопами! Пневмопила к тому же гораздо меньше шумит, чем бензиновая.
Итак, мы рассмотрели применение компрессора и убедились, что он действительно всегда пригодится в домашнем хозяйстве. Причем, область его использования в быту значительно расширяется, благодаря наличию большого выбора пневмоинструментов. Они могут быть класса «хобби» или профессиональные, поэтому, планируя покупку, определитесь, как часто вы будете их использовать. Для ежедневного применения подходят только профессиональные модели.
«А зачем использовать пневмоинструмент, если существует большое разнообразие электроинтструмента?», — спросите вы.
Во-первых, компрессор и набор пневмоинструментов обойдется вам дешевле. Из-за простоты конструкции и отсутствия электродвигателя цена пневмоинструмента намного ниже аналогичных электрических моделей.
Во-вторых, — надежность. Отсутствие электродвигателя не только снижает стоимость пневмоинструмента, но и значительно повышает его надежность по сравнению со своими электрическими собратьями. Например, при сверлении отверстий в бетонной стене электродрель может заклинить и она выйдет из строя, а пневмодрель — нет!
В третьих, существуют виды работ, при которых просто невозможно обойтись без сжатого воздуха. Мы писали уже, что это накачка, покраска и продувка.
В четвертых, пневмоинструмент просто не имеет конкурентов в плане электро — и пожаробезопасности! Если нет электродвигателя, значит нет и искрообразования. Не опасаясь случайного возгорания, вы можете работать в гараже, где могут быть пары бензина и промасленная ветошь, или на даче в непосредственной близости от деревянных конструкций, а также в местах с повышенной влажностью.
В заключении отметим, что купив компрессор, вы получите в свое распоряжение устройство, которое по своим функциональным возможностям во многом превосходит любой известный бытовой прибор. Перефразируя известную поговорку: “Лучше один раз попробовать, чем сто раз услышать”. Попробуйте, и вы поймете, что с компрессором ваша жизнь станет намного удобнее и легче, вы получите настоящее удовольствие от работы с ним и просто не будете представлять, как же вы обходились раньше без этого верного и надежного помощника.

Компрессор в доме и гараже

Компрессор — что это такое и что он умеет

Начнем с принципа действия компрессора: задача этого шумного аппарата — накачать воздух (или любой другой газ) до определенного давления и предоставить эту силу в распоряжение владельца. Осуществляется этот процесс насосом, баком для сбора сжатого воздуха (такой бак называется «ресивер») и системой обеспечения передачи сжатого воздуха потребителю (шланги, клапаны, переходники). Как правило, бытовые компрессоры имеют вид мотора, насаженного на цилиндрический бак на колесиках, от которого тянутся скрученные спиралью шланги. К окончанию шланга через переходник можно подсоединять разнообразные устройства, работающие от сжатого воздуха.

Стандартный набор насадок к бытовому компрессору

Перечислим наиболее распространенные варианты использования компрессора в быту.

1. Подкачка автомобильных и велосипедных шин, мячей, камер, матрацев, горок, других надувных изделий осуществляется с помощью специальных насадок-насосов с манометром (для контроля максимального давления при накачивании).
2. Покраска разнообразных поверхностей может быть произведена через насадку-пульверизатор (краскопульт). Такая насадка состоит из специальной емкости для краски или лака, сопла для разбрызгивания и ручки.
3. С помощью продувочного пистолета можно выдувать грязь и воду из скрытых полостей и труб, сушить труднодоступные места после мойки (например, без компрессора личинки замков на дверях автомобиля гарантированно замерзнут после зимней мойки).
4. К компрессору подключается также разнообразный пневмоинструмент: гайко- и шуруповерты, отбойные молотки и дрели, отрезная и шлифмашинка — практически весь арсенал домашнего мастера доступен в пневмоисполнении. Кроме аналогов электроинструмента, к компрессору можно подключить насадку для забивания скоб (степлер) и гвоздей или дюбелей.
5. Пневматический домкрат стоит гораздо дешевле гидравлического, а поднимает машину в разы быстрее.
6. Моющий пистолет позволяет путем подачи воды вместе со струей сжатого воздуха превратить компрессор в мини-мойку.

Виды компрессоров

По конструкции все компрессоры можно поделить на поршневые, центробежные, винтовые и роторные. По виду двигателя компрессоры могут быть с такими «приводами»: внутреннего сгорания, газовый или электродвигатель. По габаритам и условиям эксплуатации компрессоры могут быть переносными, передвижными или стационарными.

Компрессоры различных типов

В свою очередь, поршневые компрессоры разделяются по количеству цилиндров (одно-, двух- и многоцилиндровые), по количеству ступеней сжатия (одно- и двухступенчатые), по расположению цилиндров (рядные, V- и W-образные).

Бытовыми компрессорами принято считать передвижные поршневые устройства с электродвигателями (реже — с ДВС) мощностью 1,5-3 кВт, обеспечивающие давление сжатого воздуха не выше 10-20 атмосфер и производительностью до 50 кубических метров в час. Принцип работы таких механизмов заключается в работе поршня, который нагнетает воздух в результате циклического возвратно-поступательного движения, при этом двигатель с муфтой расположен обычно на одной оси. Альтернативой такой конструкции является расположение двигателя, соединенного с валом поршневой группы ременной передачей.

Еще одной особенностью бытовых компрессоров является наличие или отсутствие смазочного масла в конструкции. Безмасляные компрессоры подходят для аэрографии и прочих «чистых» работ, так как гарантируют отсутствие даже мелких капель масла в струе воздуха, но ресурс работы таких аппаратов в целом ниже, чем у их масляных собратьев (обычное моторное масло служит для смазки цилиндро-поршневой группы).

Объем ресивера (накопительного бака) компрессора обеспечивает не постоянное, а периодическое включение мотора — чем больший объем бака, тем реже будет включаться двигатель и тем дольше он будет работать для нагнетания нужного давления в баке. Объем бытовых ресиверов колеблется от 5 до 100 литров, оптимальным считается объем 20-50 литров.

Ресиверы различной емкости

Штатное оснащение бытового компрессора включает также ручки и колеса для удобства транспортировки, а группа защиты состоит из реле и защитного клапана. По достижении максимально разрешенного рабочего давления в ресивере реле (прессостат) размыкает электрическую цепь и останавливает электродвигатель компрессора, что приводит к прекращению нагнетания воздуха. При падении рабочего давления до нижнего порога реле повторно включает двигатель до тех пор, пока не будет достигнуто верхнее рабочее давление. Защитный клапан необходим для предотвращения взрыва устройства, он не дает давлению воздуха превысить опасный предел.

Бытовые модели компрессоров не оснащаются практически никакими системами шумозащиты и шумоподавления, поэтому они довольно громко работают («тарахтение» работающего компрессора достигает уровня в 60-70 дБ).

Советы по работе с компрессором

Работа с перерывами. Бытовые модели не рассчитаны на длительное, а тем более непрерывное использование, поэтому у них есть максимально допустимая продолжительность непрерывной работы. Для большинства недорогих моделей она составляет 15-20 минут, после чего аппарату необходимо дать «остыть» и «отдохнуть». Использование ресивера большей емкости частично может решить проблему увеличения непрерывной работы (чем больше ресивер, тем реже будут включаться мотор и насос), однако для рационального и бережного использования компрессора стоит прислушиваться к рекомендациям производителей и не работать с компрессором непрерывно свыше указанных в паспортной документации периодов.

Техническое обслуживание компрессора. Как и любой другой механизм с подвижными частями, компрессор требует периодического обслуживания и ремонта. Прежде всего это касается масляных моделей — периодичность замены масла и фильтров в них необходима так же, как и, например, для автомобильных двигателей (через определенный промежуток работы). Кроме масляного фильтра, нередко требуется замена или чистка фильтра воздушного — при условии, что данная модель компрессора им оборудована. Следующий блок, который требует внимания, — поршневая группа. Со временем поршень и кольца в цилиндре могут потребовать ремонта или даже замены. Важным элементом технического обслуживания компрессора являются также периодическая проверка и регулировка узлов, подвергающихся воздействию высокого давления, — бака ресивера, пневмошлангов, манометра и клапанов. Ну и также не следует пренебрегать правилами обслуживания электродвигателя: осмотр состояния изоляции на контактах, целостность кожуха и проверка общей работоспособности сердца компрессора должны проводиться согласно регламенту сервисных работ.

Спецодежда и средства индивидуальной защиты. При покраске с помощью компрессора взвесь воздуха и краски (лака) легко может попасть в лицо, глаза и легкие человека, поэтому использование очков для глаз и маски или респиратора для дыхательных путей в данном случае является необходимостью. Другие насадки и инструменты также требуют наличия защитной одежды и перчаток, а в некоторых случаях — спецобуви и других средств индивидуальной защиты.

Техника безопасности. Конечно же, нельзя не вспомнить о правилах безопасного использования бытовых инструментов. Из основных правил для компрессора можно выделить такие:

• не оставляйте без присмотра работающий компрессор;
• не допускается эксплуатация компрессора с поврежденными агрегатами, с нарушением требований по безопасной эксплуатации электрооборудования (оголенные контакты, работа аппарата в воде, другая опасность поражения электрическим током);
• категорически запрещено использовать компрессор с неработающим или неисправным манометром либо с показателями давления, превышающими максимальное паспортное значение;
• работа с компрессором должна проводиться с соблюдением общих норм пожарной безопасности, особенно при работе краскопультом (не допускается окраска вблизи открытых источников огня, рядом с легковоспламеняемыми предметами и жидкостями), при появлении дыма или огня из компрессора необходимо отключить и обесточить прибор и принять меры к тушению очага пожара подручными средствами.

Пневмо или электро?

Как правило, при приобретении компрессора одним из основных его преимуществ является возможность покупки насадок-пневмоинструментов, которые могут заменить практически любой бытовой электроинструмент — от шуруповерта до болгарки. Так все же, что выгоднее?

Набор инструментальных пневмонасадок для компрессора

Основная выгода — экономическая: приобретение компрессора и набора пневмоинструментов на круг обойдется дешевле, чем покупка всего ассортимента электроинструмента, ведь в пневматике не будет электродвигателей, да и сам принцип действия «воздушных» насадок проще.

Выгода вторая: надежность. Простота конструкции и отсутствие электродвигателя значительно повышают надежность «пневмиков». Так, перфоратор или отбойный молоток с воздушным приводом имеют в разы больший ресурс, чем аналогичные электрические инструменты.

Выгода третья: безопасность. Отсутствие электродвигателя приводит к минимизации искрообразования. При работе с пневмоинструментом и использовании достаточно длинных шлангов подачи воздуха можно не опасаться случайного возгорания от искры или поражения электротоком.

Выгода четвертая: уникальность некоторых насадок. Как мы уже говорили, окраску, забивание скоб и дюбелей, накачку шин и некоторые другие работы просто невозможно осуществлять электричеством при отсутствии сжатого воздуха.

Ценовой диапазон и советы по выбору

Бытовые компрессоры для домашнего использования представлены на рынке в достаточно широком ассортименте, при этом цены на них колеблются от 3-4 тыс. руб. за бюджетные модели (марки «Калибр», FUBAG, Etalon) до полупрофессиональных компрессоров известных фирм за 30-50 тыс. руб. (Metabo, F.I.A.C., Newco).

Конечно же, для шиномонтажа в гараже два раза в году, подкачки колес раз в месяц и покраски деталей и стен в период ремонта покупка дорогой модели нецелесообразна. Оптимальным выбором для таких целей может быть одноцилиндровый поршневой компрессор с электроприводом мощностью 2-2,5 кВт и ресивером объемом 50-100 л, оборудованный колесами и ручками, весом 40-80 кг. Этим характеристикам вполне соответствуют модели компрессоров в ценовом диапазоне от 11 до 20 тыс. руб., к примеру: FUBAG Auto Master Kit, Abac D 4 50 NEW, Metabo MEGA 490/50W, Fiac AB-100/360.

25.11.2011 Каприкорнов Иван

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Этапы сборки

До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой. Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

рмнт.ру

ЗАЗ 968 2.0 v-6 tiptronic ›
Бортжурнал ›

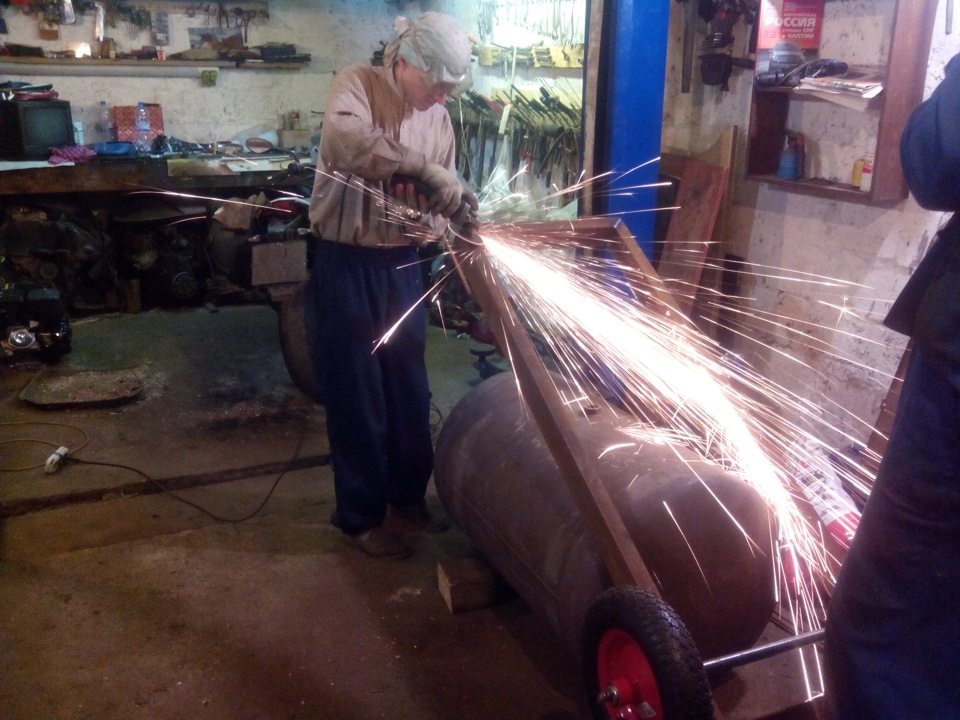

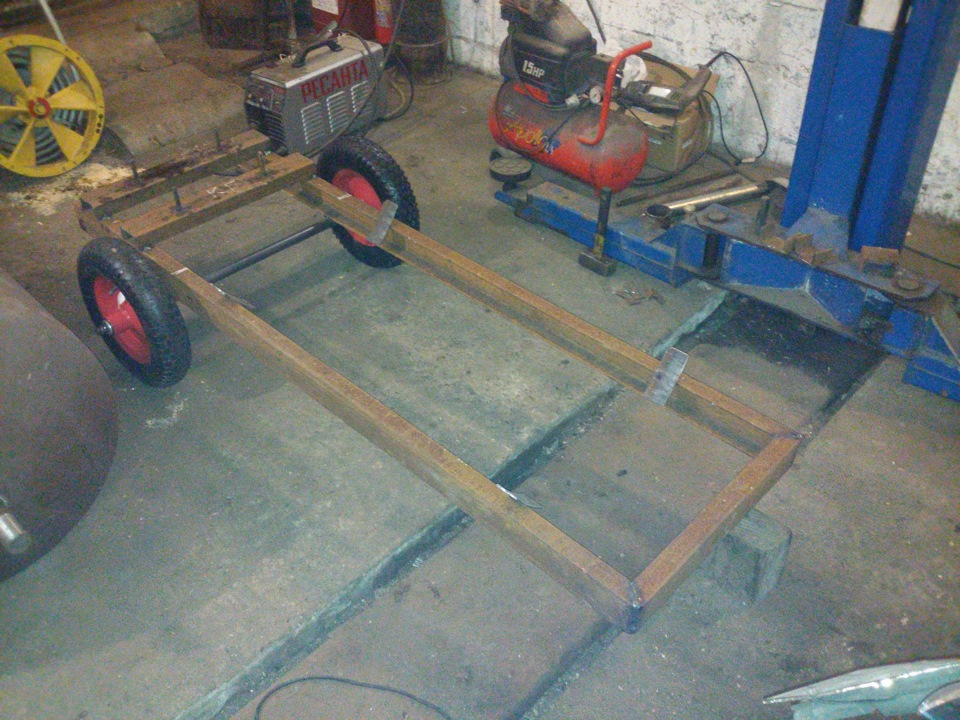

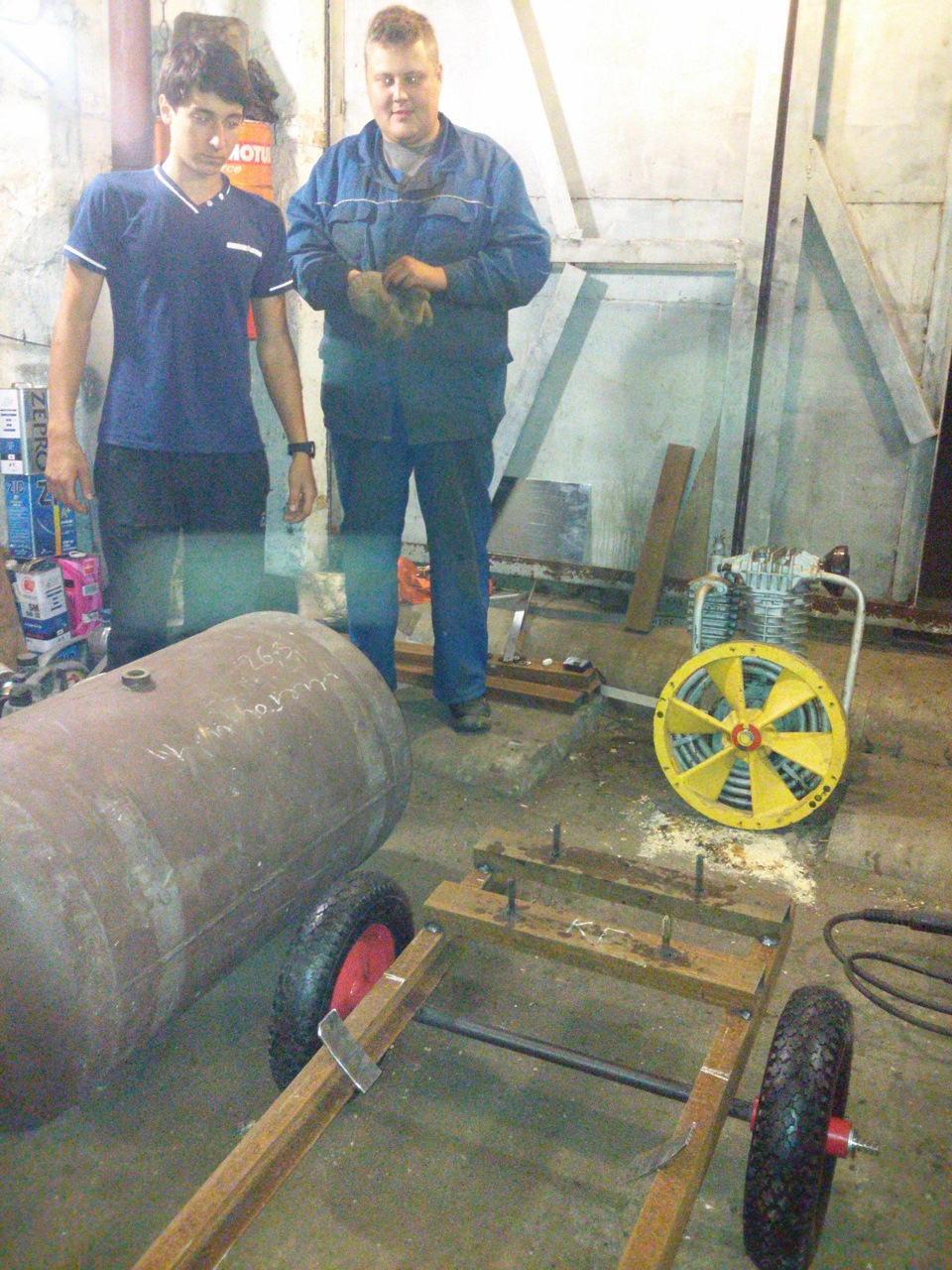

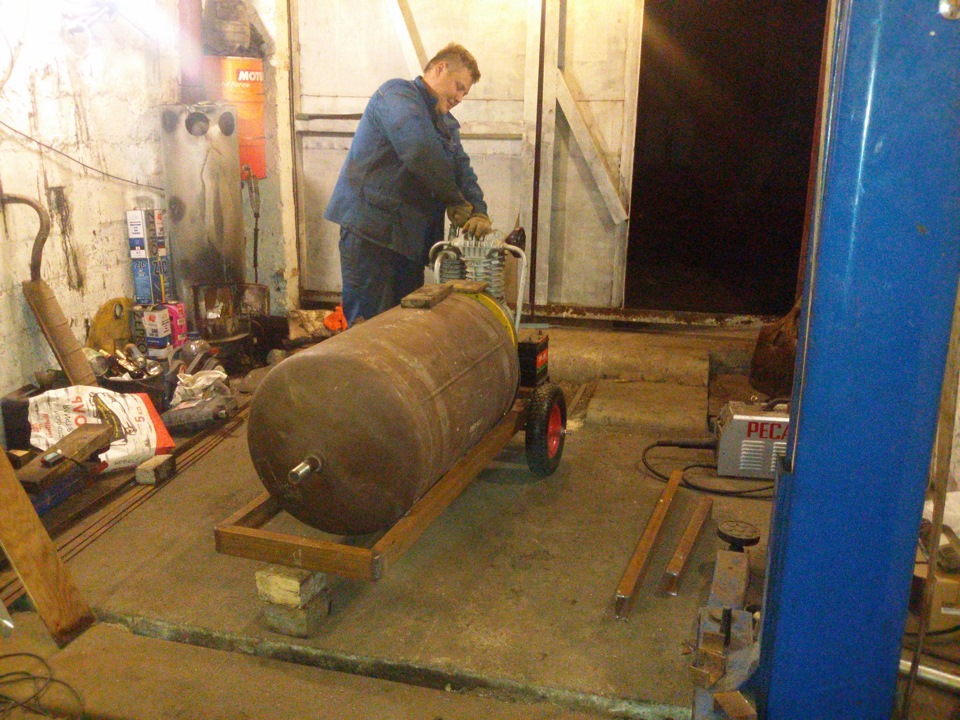

компрессор с бензиновым мотором своими руками

Так как у нас накопилось довольно много деталей, требующих очистки от ржи, то Мишка решил замутить хорошую пескоструйку, а она, как известно, потребляет огромное количество сжатого воздуха. Стало быть сперва необходим мощный компрессор. А они только на 380В. А на даче, где как раз много такой работы, только 220В. И те слабенькие. И мы решили сделать бензиновый компрессор. Рассчитывалось всё довольно просто. Компрессор должен иметь производительность не менее 700л/мин. Электрические компрессоры такой производительности имеют моторы не менее 7 кВт. Т.е. около 10 л.с. Для этого были куплены: новый стационарный двигатель «Лифан» мощностью 11л.с. за 16000 руб. и б/у компрессорная голова со шкивом и необходимыми аксессуарами — клапанами, кранами и др. за 9000 руб. Ресивер литров на четыреста, списанный с поезда метро, у меня давно валялся. Пригодился наконец) Также был куплен в «Железяке» какой-то шкив с МАЗа и пара ремней. Шкив встал как родной. После этого был предпринят коллективный мозговой штурм с целью скомпоновать всё это вместе. Красиво, аккуратно и практично. Мишка хотел смонтировать все в прицепе, но я настоял на самостоятельном агрегате. С надувными колесиками сзади и поворотными спереди. Которые и были куплены в «Оби» по 400р/шт. Ну и сегодня мы начали всё это собирать воедино. Агрегат получается солидный, но прикольный. Чем-то похожий на автомобиль Винтика и Шпунтика. Который на газировке ездил. Закончить сегодня конечно не успели, но на след.неделе добьем. А потом и очередь самого пескоструйного аппарата наступит.
На этом чао)

Купить или не купить? Вот в чём вопрос. Но у имеющих старый неисправный холодильник с рабочим компрессором этот вопрос отпадает — конечно же сделать компрессор для покраски используя имеющиеся материалы самому!

Собственноручная сборка компрессора не настолько сложная, как кажется на первый взгляд, особенно если знать принцип его действия. Для сборки компрессора понадобится двигатель гонящий воздух в емкость, где этот же воздух будет находиться под давлением. Механизм устроен так, что излишки воздуха, из-за которых давление в емкости может превышать необходимое, выходят через специальный спускной клапан. Это нужно для того, чтобы в процессе покраски автомобиля ( или чего там ещё нужно) краска ложилась равномерно на всю поверхность, а такого эффекта можно добиться лишь когда в распылителе постоянное давление.

Компрессор может быть использован в самых различных областях — для подкачки шин, аэрографии, покраски запчастей и так далее. Обладая необходимыми инструментами и определенными знаниями, вполне можно самостоятельно изготовить данный агрегат на основе обычного холодильника. Самодельный компрессор дает порядка 7 атмосфер, что достаточно для рядовой гаражной мастерской. Компрессор из холодильниковского получится довольно тихий и, что самое главное, дешевый по себестоимости.

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

1. В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
2. В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
3. Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
4. В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы. Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
5. Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность. Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
6. Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
7. В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Детали для сборки компрессора

• реле давления;
• манометр;
• редуктор с масловлагоотделителем;
• фильтр масловлагоотделитель;
• переходники;
• крестовина;
• штуцер и гайка;
• муфта;
• ниппель;
• трубка;
• автомобильные хомуты;
• ресивер;
• гайки, шпильки, шайбы;
• мебельные колеса;
• автомобильное масло;
• тумблер;
• вилка и шнур;
• топливный фильтр;
• фанерные панели (ДСП);
• компрессор от холодильника;
• маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

Важно: обратите внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.

1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
2. Масло следует добавить через третью паяную трубку.
3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Инструкция по сборке компрессора

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке. Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек. Важно, чтобы металлическая стружка не попала внутрь.

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Корпус огнетушителя отличной пойдёт для ресивера. Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии. Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Этапы сборочных работ

Сделать компрессор из холодильника – значит выполнить простую последовательность шагов:

1. Взять плоскогубцы, накидной ключ на 12, 2 отвертки — на плюс и на минус. В нижней части задней панели перекусить пассатижами трубки, соединяющие компрессор с системой охлаждения. Открутить пусковое реле, предварительно пометив на нём верхнюю и нижнюю стороны. Отсоединить реле от вилки. Весь крепёж забираем с собой.
2. Проверка работоспособности: подсоединить назад реле, обеспечить доступ воздуха в компрессор по трубкам, подключить к сети. Если всё сделано правильно, то аппарат работает. В одну трубку будет поступать воздух, а из другой выходить. Пометить эти трубки.
3. Прикрепить компрессор саморезами к деревянной доске.
4. Берём старый огнетушитель, 1 шланг длиной 600 мм, 2 других – 100 мм, фильтр для топлива, хомуты, манометр, герметик. Дрель, отвёртка, плоскогубцы у нас уже есть.
5. Если нет огнетушителя, то сделаем пластиковую емкость. Для этого надо взять тару объемом более 3 л. Сделать 2 отверстия. Вставить в 1 отверстие входную трубку на расстоянии 2 см от дна ёмкости. Выходной трубопровод опускаем вглубь на 10 см. На пластиковый резервуар установить манометр невозможно.
6. Если есть железный резервуар, то фиксировать трубки можно сваркой. На железный ресивер устанавливаем манометр.
   Скрепляем ресивер и компрессор между собой.
7. На шланг длиной 10 см надеть фильтр, присоединить свободный конец трубки на входное отверстие сконструированного аппарата. Другим шлангом соединяем вход ресивера с выходом компрессора. Места стыковки фиксируем хомутами. На последний шланг крепится дизельный фильтр, а свободный конец его вставляется в выходное отверстие ресивера. На оставшийся конец трубки можно одеть при необходимости оборудование, чтобы стали доступны аэрография, покраска.

Второй вариант пошаговой инструкции:

1. Высверливаем специальное отверстие для переходника, который нужно закрепить. Можно выбирать разные способы, к примеру, самый доступный – холодное сваривание (с использованием «Эпоксилина»).
2. Тщательно зачищаем дно ресивера от загрязнений – налета и ржавчины. Это необходимо для того, чтобы «Эпоксилин» хорошо сцепился с поверхностью для прочного склеивания. Ну и, конечно же, чтобы краска не загрязнялась и не сбивалась в комочки с мусором. Достичь этого можно зачистив дно огнетушителя до металлического блеска вращательно-круговыми движениями наждачной бумагой.
3. Закрепляем переходник, зажимая его с лицевой стороны гайкой, и даем время застыть «Эпоксилину» согласно инструкции.
4. Переходим к основанию под компрессор, для чего нужно обзавестись тремя деревянными досками или же куском фанеры размером 30 на 30 см. для удобства дальнейшего перемещения нашего устройства к основе можно прикрутить мобильные колесики для мебели. Мы специально не описываем размеры отверстий и прочие мелочи, поскольку это все будет сугубо индивидуально, так как зависит от выбранного материала, типа компрессора и так далее.
5. Высверливаем отверстия для компрессора и шпилек и монтируем их. Шпильки закрепляются при помощи гаек и шайб.
   Надеваем на вдох компрессора автомобильный фильтр со специальной бумажной сердцевиной. Это поможет избежать попадания внутрь компрессора пыли и других мелких загрязнений.
6. Далее займемся электрикой. Чтобы наш самодельный компрессор для покраски автомобиля был удобным в использовании, оборудуем его реле давления (например, РМ5 либо РДМ5), а также тумблером отключения. Первое устройство, реле давления, необходимо нам для того, чтобы отключать компрессор в процессе накачивания воздуха в ресивер, когда давления достигает допустимого максимума, и наоборот, включать его, когда давление падает ниже допустимого минимума. Настроить значение величин максимального и минимального давлений можно прямо на реле при помощи пружин, причем большая пружина отвечает за минимальное давление (и соответственное включение компрессора), а маленькая – за разницу между максимальным и минимальным значением давления.
7. Присмотритесь внимательнее и увидите на реле 2 контакта, предназначенные специально для подключения его к сети. Поскольку изначально такие реле использовались в системе водоснабжения, то мы немного изменим его предназначение и особенности подключения. Наша задача – подключить первый контакт к сети, а второй – к компрессору.
8. Тумблер общего отключения ставим на разрыв между реле давления и сетью 220V. Это поможет обесточить всю установку, чтобы не бегать постоянно для включения-выключения.
9. Красим ресивер и приступаем к окончательной сборке.
10. Навинчиваем гайку со штуцером на фильтр-масловлагоотделитель.
11. Берем шланг и одеваем его одним концом на штуцер, а другим натягиваем на трубку компрессора и зажимаем все это хомутами. Для этого шланг берем армированный, маслостойкий. Каждое резьбовое соединение следует уплотнить фум-лентой.
12. Прикручиваем фильтр ко дну ресивера и обрабатываем силиконовое соединение герметиком.
13. Прикручиваем чугунную крышку, но предварительно обрабатываем ее резьбовое соединение все тем же герметиком. Чтобы улучшить герметизацию можно подложить под крышку резиновую прокладку.
14. На крышку нужно прикрутить трубку, резьба которой должна составлять четверть дюйма, а на нее – прикрутить крестовину.

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.

На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.

Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.

Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 атмосфер.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Выводы и рекомендации по обслуживанию

Работа собранного агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Нагружать компрессор более чем на 75% от мощности нежелательно. Но достаточно сложно понять, где находится черта, за которую нельзя заступать, спрогнозировать какое давление будет показывать компрессор. Это зависит от того, когда был выпущен холодильник, какой он марки. На старых моделях этот показатель будет лучше. Тогда для комфортной качественной работы понадобится только замена расходных фильтров.

У каждого человека, у которого есть машина либо собственный дом, хоть раз возникала потребность в использовании сжатого воздуха для выполнения работы по дому или ремонта авто. Чтоб решить такие задачи можно купить бытовой электрокомпрессор, использовать который можно не только для нанесения лакокрасочных материалов своими руками, но и для другой, не мене важной работы.

Насколько эффективен компрессор для покраски?

На сегодняшний день современный компрессор для покраски может обладать большой мощностью и необходимой производительностью, тем самым быть компактным, что очень удобно в быту.

Сейчас на строительном рынке представлено огромное разнообразие устройств, которые могут помочь получить сжатый воздух. Поэтому далее мы расскажем о некоторых нюансах, которые помогут вам подобрать наиболее подходящий вид компрессора, который максимально удовлетворит ваши запросы и потребности.

Далее мы расскажем, по каким критериям подобрать хороший компрессор для покраски и как с ним обходится, чтоб продлить срок его эксплуатации.

Разновидности компрессоров

Компрессор для покраски, как выбрать?

Сегодня компрессоры имеют между собой отличия не только по техническим особенностям, но и по типажу двигателя, принципу действия и типу силовой установки, которая заставляет прибор работать.

Согласно виду привода все устройства классифицируются на 2 категории:

1. Устройства с электрическим двигателем

В данном варианте представлена привычная схема компрессора, которая известна своей надежностью, малым количеством шума и приемлемой ценовой категорией. Но, есть один нюанс – для работы устройства необходимо иметь доступ к электричеству.

1. Компрессор на двигателе внутреннего сгорания на дизеле или бензине

Данный экземпляр устройства хоть и абсолютно автономный, но имеет много недостатков:

• низкий моторесурс;
• создает много шума;
• имеет большой вес и габариты;
• дороговизна;
• постоянная потребность в заправке устройства дизелем или бензином.

Если учесть вышеизложенную информацию, приборы на топливе не являются самыми распространенными, из-за чего электрические компрессоры признаны наиболее популярными.

По какому принципу работает устройство?

Компрессор для покраски в отделочных работах

Компрессор для покраски своими руками по типажу своего устройства и принципу работы делится на 2 разновидности:

• винтовой;
• поршневой.

За базу винтового устройства взяты 2 параллельные шнековые вала с винтообразной резьбой, которые синхронизованы между собой шестеренками и вращаются в противоположном друг от друга направлении.

Достоинствами такого устройства заключаются в следующем:

• винтовой прибор имеет высокий уровень производительности и выдувает равномерный поток воздуха, для достижения высокого давления;
• прибор с низким уровнем износа, не нуждается в постоянном охлаждении и ремонте;
• во время работы прибор не шумный и не создает много вибраций;
• считается менее энергоемким, в результате чего можно сэкономить около 25-35% электричества.

Поршневое же устройство пользуется большей популярностью. Работа его заключается в сжатии атмосферного воздуха. По своей конструкции он более сложный, если сравнивать с винтовым прибором, и имеет больше двигающихся деталей, которые требуют принудительного охлаждения и частой смазки.

Плюсами поршневого компрессора можно назвать:

• доступную стоимость;
• разнообразная линейка приборов разных габаритов и мощности;
• простота конструкции;
• с прибором можно «сотрудничать» в пыльном не отапливаемом помещении и под открытым небом.

Согласно выше изложенной информации напрашивается вывод, что для дома лучше всего использовать поршневые устройства.

Тонкости, которые требуют внимания

Компрессор для покраски различных поверхностей

Решив, какая силовая установка вам нужна и обозначив типаж воздушного агрегата, необходимо владеть информацией о том, что все компрессоры для нанесения краски своими руками имеют еще много отличительных особенностей по различным показаниям, которые смогут повлиять на нанесение краски и скорость проделываемых работ.

В бытовых целях лучше использовать электрические приборы, принцип подключения которых заключается в схеме с одной фазой в 220Вт.

Пределы возможного давления для работы варьируются в пределах 6-12 кг/см2. Этого хватает для большей части пульверизаторов и прочих пневматических устройств (см. табл.).

Разновидность прибора	Давление	Расход воздуха
Пистолет для малярных работ	3-4	200-400 л/мин
Шлифовальная машина	6	350-450 л/мин
Продувочный пистолет	4-6	150-250 л/мин
Пневмодолото	6	150-250 л/мин
Гайковерт	6	150-500 л/мин
Пневмодрель	6	200-300 л/мин

Номинальную производительность характеризует число сжатого воздуха вырабатываемого прибора за определенный временной промежуток. Это значение очень важно, ведь его показания имеют влияние на скорость работы устройства и быстроту его износа. Чтоб прибор хорошо работал, производительность стоит выбирать согласно количеству расходуемого воздуха, который потребляет используемое пневматическое устройство.

Объем ресивера можно определить по количеству воздуха, который помещается в емкости для накопления при атмосферном давлении. Чем большей будет этот показатель, тем дольше по времени воздух будет нагнетаться до абсолютного наполнения, в результате компрессору потребуется с меньшей частотой включаться для поддержания нужного давления. Самым подходящим для применения в быту признан объем от 50 до 100л.

Можно ли сделать компрессор из холодильника своими руками?

Используем компрессор для покраски

Как это не печально осознавать, но сделать такое устройство из холодильника своими руками удастся далеко не каждому, особенно, если у вас нет нужного инструмента и никаких знаний и навыков за спиной.

Ни для кого не новость, что создать что-либо своими руками гораздо дешевле, нежели покупать готовое в магазинах. Компрессор здесь не исключение, ведь стоит такое устройство не малых денег. Поэтому, если у вас есть старый холодильник и желание хорошенько сэкономить – дерзайте!

Как мы уже говорили, в покупном устройстве установлен мощный электрический двигатель, который передает работу с помощью ременной передачи. При использовании холодильника, и двигатель, и камера будут расположены в едином корпусе, а ременной передачи и вовсе не будет. В самодельном устройстве из холодильника автоматики будет тоже намного меньше, но защиту от возможного перегрева придется установить.

Приготовьтесь к тому, что в работе на вашем пути возникнет много трудностей: на фильтр может не налезть шланга, некачественно присоединится устройство, не будет реакции от компрессора и пр. Но, не опускайте сразу руки, со всеми задачамиможно будет справить.

В общем, компрессор из старого холодильника – вещь незаменимая и полезная. Но, обратите внимание на то, что мотор современного холодильника хоть и достаточно производительный, но не такой мощный, как двигатель советского холодильника. Поэтому, если вам нужно будет создать большое давление, найти подходящую деталь не составит труда.

Рекомендации по эксплуатации устройства

Компрессор для покраски

На уровень качества производимой работы и срок эксплуатации устройства для нанесения лакокрасочных материалов своими руками имеет прямое влияние, соблюдаете ли вы правила эксплуатации. Также влияние оказывает своевременность технического обслуживания, как плановая, так и экстренная в результате поломки.

Чтоб прибор безотказно работал, и ничего не мешало его функциональности, необходимо придерживаться таких элементарных правил:

• Если работы производиться на улице или в комнате с отрицательными температурными показателями, масло в картере прибора может загустеть, что приведет к повышению нагрузки на мотор и отрицательно скажется на работе всех запчастей и механизмов. Для этого, прежде чем первый раз запустить устройство, его нужно оставить в теплом помещении или нагреть строительным феном, чтоб его температура была около 5-10оС.
• Так как в ресивере периодически накапливается конденсат, его нужно время от времени сливать через специальный клапан, который расположен внизу баллона либо на фильтре-отстойнике. Такие манипуляции должны проводиться перед каждым нанесение краски.
• Если компрессор пребывает в интенсивной эксплуатации, старайтесь, как минимум, раз за месяц проводить осмотр и очищать от пыли и загрязнений воздушные фильтры, ребро охлаждения, решетку, кожух.
• До того, как приводить устройство в работу, оценивайте уровень масла.
• По завершению работ поворачивайте рычаг регулятора выходного давления к нулевому показателю.

Если ваши финансы ограничены – не беда, ведь можно не покупать новехонький компрессор. Для бытовых нужд вам будет достаточно бывшего в употреблении прибора, за которым прежний владелец хорошо ухаживал и своевременно проводил обслуживание.

Надеемся, что в нашей статье вы нашли для себя много полезной информации, которая в будущем поможет вам сэкономить семейный бюджет.

Практически все автолюбители, которые каждый день что-то мастерят у себя в гараже, прекрасно понимаю, что имея в руках инструменты и составляющие всегда можно создать что-то необходимое.

Точно так же можно из обычного компрессора для холодильника еще советского образца создать целый компрессор для покраски авто.

Вот только как это сделать в техническом плане, и в каком прядке?

Поэтому из-за часто возникающих вопросов начинающих мастеров самоучек в этой статье вы узнаете, как сделать такой компрессор своими силами и из-под ручных материалов.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

1. Для функции реверса потребуется автомобильная камера;
2. Для функции нагнетателя понадобится насос с манометром;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства служат гораздо дольше представленного времени даже в сравнении с установками отечественного и зарубежного производства.

Это вполне естественно, ведь создавая ее своими руками, мы делаем все для себя на высшем уровне. Поэтому народ даже продумал, как создать компрессор из холодильника, который окажется на уровне с установками популярных фирм.

Вот только для его создания следует запастись такими компонентами как манометр, реле, переходники из резины, масловлагоотделяющий, топливный фильтры, редуктор, мотор, переключатель, шланг, хомуты, латунные трубки, но и по мелочи – гайки, краска, колесики от мебели.

Создание самого механизма

Упростить всю процедуру может покупка компрессора от старого холодильника еще советского времени. Это не потянет слишком много по бюджету, при этом здесь уже имеется пусковой реле компрессора.

Зарубежные конкуренты уступают данной модели, ведь не в состоянии выработать такого высокого давления. А вот советские справляются с такой задачей.

После устранения исполнительного блока, желательно прочистить компрессор от слоев ржавчины. Чтобы избежать в будущем процесса окисления стоит использовать преобразователь ржавчины.

Получается, что рабочий корпус мотора готов к процессу покраске.

Схема проведения установки

Подготовительный процесс завершен, теперь можно осуществить смену масла. Поскольку холодильник старый и навряд ли он проходил постоянное ТО, стоит обновить этот момент.

Поскольку система всегда находилась далеко от внешнего воздействия, то там оправданно не производились работы по обслуживанию. Для проведения данной процедуры не потребуется дорогого масла, достаточно и полусинтетического.

При этом оно не хуже по представленным характеристикам любого масла для компрессора и имеет множество присадок, используемых с пользой.

Осматривая компрессор, вы обнаружите 3 трубки, одна из них уже запаяна, а вот остальные свободные. Открытые применяются для ввода и вывода воздуха. Чтобы понять, как будет циркулировать воздух, стоит подключить питание компрессора.

Запишите для себя, какое из отверстий втягивает воздух, а какое его выпускает. А вот запаянную трубку надо раскрыть, она будет служить отверстием для замены масла.

Надфиль необходим для осуществления надпила трубки, при этом обязательно следите, чтобы стружка не попала внутрь компрессора. Чтобы определить, сколько масла уже находится там, сливаем его в емкость. С последующей заменой вы уже будете знать, сколько его придется влить.

Затем берем шпиц и заливаем полусинтетику, но в этот раз рассчитывайте, что объема должно быть в два раза больше, чем уже слили. Когда емкость заполнена маслом, стоит заглушить систему смазки двигателя, для этого используется винтик, который предварительно оформляется лентой фум и размещается просто в трубке.

Не пугайтесь, если периодически из выходной воздушной трубки будут проявляться капли масла. Эту ситуацию разрешить не так уж сложно, найдите масловлагоотделитель для самодельной установки.

Предварительные работы окончены, вот только теперь можно приступить к непосредственной сборке установки. И начинаются они с укрепления двигателя, лучше всего выбрать деревянное основание для этого и в таком положении, чтобы он был на раме.

Стоит обратить внимание, что данная деталь весьма чувствительная к положению, поэтому следите за указаниями на верхней крышке, где прорисована стрелочка. В этом вопросе важна точность, ведь от правильности установки зависит непосредственно правильность смены режимов.

Где размещается сжатый воздух?

Баллон способный выдержать высокое давление – это емкость от огнетушителя. При этом у них высокие показатели прочности и могут использоваться в качестве навесного оборудования.

Если брать за основу огнетушитель ОУ-10, который вмещает 10 литров, то стоит рассчитывать на давление в15 МПа. Выкручиваем запорно-пусковое устройство, вместо которого устанавливаем переходник. Если вы выявили следы ржавчины, то эти места стоит в обязательном порядке обработать преобразователем ржавчины.

Внешне удалить ее не сложно, а вот провести внутреннюю чистку сложнее. Но проще всего внутрь баллона залить сам преобразователь и хорошенько взболтать, чтобы все стенки пропитались им.

Когда очистка проведена, вкручивается водопроводная крестовина и можно считать, что мы уже подготовили две рабочие детали самодельной конструкции компрессора.

Проведение установки деталей

Ранее уже оговаривалось, что для осуществления фиксации двигателя и корпуса огнетушителя подойдет деревянная доска, так же даже легче хранить рабочие детали.

В плане крепления двигателя послужат резьбовые шпильки и шайбы, только заранее подумайте над тем, чтобы сделать отверстия. Чтобы зафиксировать ресивер в вертикально потребуется фанера.

В ней делается выемка под баллон, второй и третий фиксируется к основной доске с применением саморезов и удерживает ресивер. Чтобы придать конструкции маневренности, следует прикрутить колесики от мебели к основанию.

Чтобы пыль не оказалась в системе, следует продумать ее защиту – прекрасным вариантом можно считать использование фильтра для бензина грубой очистки топлива. С его помощью будет с легкостью исполняться функция воздухозаборника.

Поскольку на отверстии с входом компрессорного оборудования показатели давления низкие, усиливать его не придется.

Создав входной фильтр для проведение установочных работ с компрессором, не забудьте в конце установить масловлагоотделитель, чтобы избежать в будущем попадания капель воды. Поскольку показатели давления на выходе высокие, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр присоединяется к входу редуктора и выходу нагнетателя по давлению. Чтобы проконтролировать баллонное давление, следует вкрутить и сам манометр с правой стороны, где с противоположной стороны расположен выход.

Чтобы контролировать давление и питание в 220в, устанавливают реле для регулировки. В качестве исполнительного механизма многие мастера рекомендуют использовать РМ5 (РДМ5).

Данное устройство реагирует на работу, если давление падает, то включается компрессор, если же оно поднимается, то устройство выкачается полностью.

Чтобы установить должное давление используются пружины на реле. Большая пружина отвечает за минимальный показатель, а вот маленькая за максимальный, устанавливая тем самым рамки работы и отключения самодельной установки компрессора.

По факту РМ5 – это обычные двухконтактные переключатели. Один контакт понадобится для соединения с нулем сети 220 В, а второй для объединения с нагнетателем.

Тублер нужен, чтобы провести с него отключение от сети и избавить себя от постоянной беготни в направлении розетки. Все соединенные провода в целях безопасности следует заизолировать. Когда данные работы проведены, можно прокрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, вполне естественно провести ее проверку. Подсоединяем последние компоненты – краскопульт или пневмопистолет и подключаем установку к сети.

Проверяем работу реле, насколько оно справится с отключением двигателя, и следим за давлением с помощью манометра. Если все работает исправно, переходим к проверке герметичности.

Для этого проще всего использовать мыльный раствор. Когда герметичность проверена, стравливаем воздух из камеры. Компрессор запускается, когда давление падает ниже минимального лимита. Только после проверки всех систем и привидение их в рабочее состояние можно приступить к процедуре покраски деталей.

Для покраски вам надо лишь определить давление и не загружать себя предварительной обработкой металла. Чтобы проводить покраску равномерным слоем необходимо таким образом экспериментировать и определить атмосферные показатели.

При этом важно как можно меньше использовать нагнетатель. Каждый автолюбитель разберется с составляющими частями и приступит к изготовлению автомобильного компрессора.

Можно выбрать разные варианты производства, но применение пуска навигатора, автоматического контроля давления – это более сложная конструкция, но ее использование – это одно и сплошное удовольствие.

При этом не придется уделять время для контроля ресивера, что раскроет больше возможностей, и вы сможете заняться покраской машины, забора или даже ворот.

Регламентные работы – это обязательная процедура для того, чтобы продлить работу своего самодельного компрессора.

Чтобы произвести замену масла – слить или залить его можно использовать обычный шприц. Замена фильтров осуществляется только при необходимости, когда снижена скорость по наполнению камеры резервуара.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики.

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами.

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.
